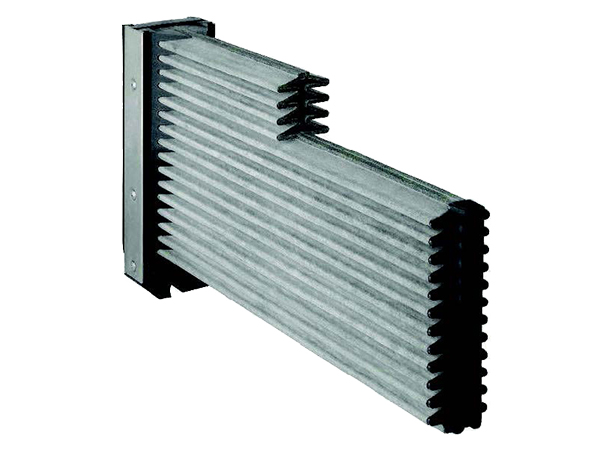

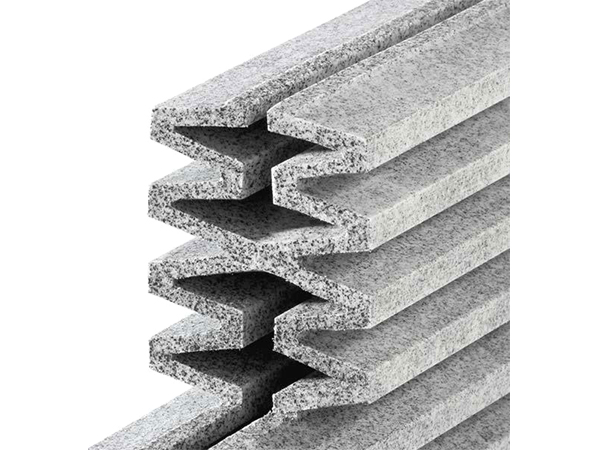

WSZ燒結板是我司近幾年研發的新型產品，工藝為一體燒結而成，外形尺寸1500mm(長)*50mm（厚）*500mm（寬）其表面積為5m2，相當于6個國標JMC除塵濾袋的過濾面積。為燒結板除塵設備中主要過濾元件。燒結板的基底部分是由超高分子復合材料燒結而成多孔結構，結構更為緊湊的基體耐磨性較好。PTFE涂層在基體的表面滲入基體內部多個小孔形成多層微孔過濾層。燒結板的基底及涂層為流線三角型結構。設計優化，增大過濾面積。其通過完全表面過濾具有極高的鋪集效率及再生能力。采用定時控制或者壓差控制對濾板進行在線脈沖反吹清灰。具有良好的清灰方式。垂直下安裝式塑燒板使用在燒結板除塵器中，穩定性能及剛性良好，對于腐蝕性強及醫藥粉體具有良好的抗磨損性及撕裂性能。具有安裝維修方便，良好的化學穩定性，除塵能力強等優點，維護成本低，適合于粉塵較多的煙氣處理，排放指標極其理想。

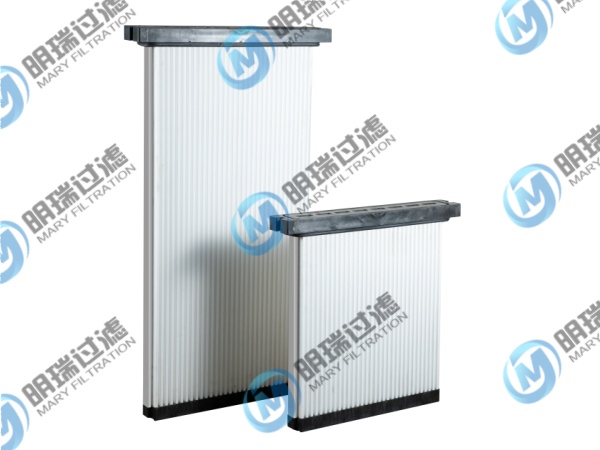

　　WSZ型尺寸規格為：1500（長）×500（寬)×50（厚），單板過濾面積為5㎡,是同體積濾袋的4.5倍過濾面積。使用壽命最高可達10年。
　　產品優勢 Advantages：
 　　●除塵精度高：微米級的過濾孔徑，對于1um以上的煙塵去除性較好，對于0.1um以上的煙塵，可以絕大部分去除。排氣含塵濃度科控制在5mg/m3以下。
　　●過濾面積大：過濾面的波紋形設計，在同體積內的過濾面積是濾袋的3～6倍；
　　●自清理能力強：剛性的結構，使得反吹氣體更直接地作用在附著于過濾表面的粉體上，沒有緩沖的存在，清灰效果徹底；
　　●疏水、疏油：燒結板基體由多種密度不同的高分子材料燒結而成，PTFE涂層深入至燒結板基體孔穴里并與之形成超細微孔抗粘性結構，具有疏水疏油性能；
　　●超長的使用壽命：較高的強度和韌性，能經受每天幾千次的高壓氣體的反復沖擊，其耐磨性能是鋼鐵的4倍以上，再有超強的耐酸堿能力和完善的自清理效果，使得塑燒板的使用壽命可以達到10年以上。
　　●壓力恒定，阻力穩定；由于波浪式塑燒板濾芯是通過表面的PTFE涂層對粉塵進捕捉的，其光滑的表面使粉塵極難的透過和停留，即使有一些極細的粉塵有可能進入空腔，但立即就會被設定的脈沖壓縮空氣的氣流吹走。所以在塑燒板濾芯母體層中不會發生堵塞現象。

技術參數：
1.產品型號：通用型、醫藥型和放靜電型（代碼C、M、E）（可根據客戶需要定做產品）
2.過濾風速：0.8m/min
3.氣體阻力：500--2000pa（取決于應用在不同工況條件下的過濾積）

材質參數表

序號	名稱	單位	參考值
1	過濾精度	um	0.1/1
2	彎曲強度	MPa	8
3	拉伸強度	Mpa	8.78
4	斷裂伸長率	%	33.4
5	密度	g/cm3	0.858
6	沖擊強度(缺口)	KJ/m2	7.36

過濾效果表

序號	名稱	單位	采樣點		凈化效率（%）
			進口	出口
1	排氣溫度	℃	21	21	/
2	氣體含濕量	%	0.5	0.5	/
3	測點氣體平均流速	m/s	9	8	/
4	顆粒物平均排放濃度	mg/m3	3800	4	/
5	顆粒物排放速率	kg/h	70	2.4x10-2	99.99%

風量表：

序號	型號	過濾面積（m2）	L(mm)	W1(mm)	W2(mm)	H1(mm)	H2(mm)	風量（m3/h）	壓損（Pa）	除塵效率（5μm以上）
1	WSZ-1	1.6	500	570	488	56	80	76	<1800	99.5%
2	WSZ-2	2.5	750	570	488	56	80	120	<1800	99.5%
3	WSZ-4	3.2	1000	570	488	56	80	160	<1800	99.5%
4	WSZ-5	5	1500	570	488	56	80	240	<1800	99.5%
