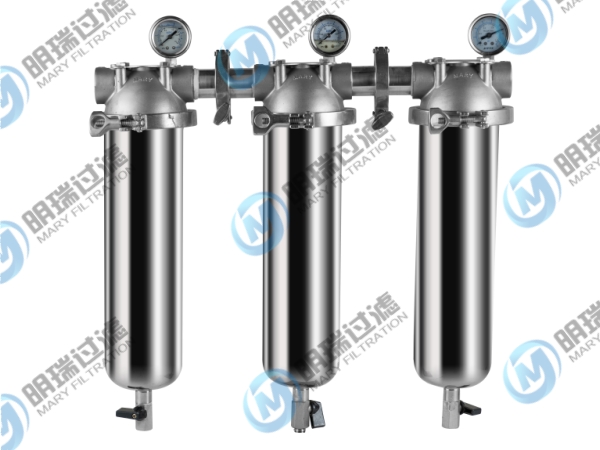

部件號 | 名稱 |
1 | 安裝支架 |
2 | 端蓋 |
3 | 密封圈 |
4 | 連接桿 |
5 | 抱箍 |
6 | 筒體 |
7 | 濾芯安裝底蓋 |
工況條件 | |
設計壓力： | 0.8mpa/1.2Mpa（加強抱箍） |
最高耐溫： | 160°C |
過濾精度： | 0.1um~40目（精度可選） |
適配接口： | DO（平壓）或 222 |
材質 | |
安裝支架 | SS304 |
端蓋 | SS304/SS316L |
連接桿 | SS304/SS316L |
抱箍 | SS304 |
筒體 | SS304/SS316L |
濾芯安裝底蓋 | SS304/SS316L |
密封圈 | 硅橡膠膠SILICOME /氟橡膠 FKM/ 四氟包覆密封圈 PFA |
表面處理 | |
筒體內外表面處理 | 鏡面拋光Ra<0.4um |
接口 | |
端蓋接口 | G1/8 *2(可接壓力表或壓差表) |
進出口 | G3/4 或G 1 |
排污口 | G1/4 |
05 | 10 | 20 | ||
OD | 筒體直徑 | 89mm | 89mm | 89mm |
H1 | 筒體長度 | 145mm | 270mm | 520mm |
H2 | 總長 | 240mm | 365mm | 615mm |
L1 | 進出口距離 | 109mm | 109mm | 109mm |
PD1/2 | 壓力或壓差表口 | G1/8 *2 | G1/8*2 | G1/8*2 |
O | 進出口 | G3/4或G1 | G3/4或G1 | G3/4或G1 |
D | 排污口 | G1/4 | G1/4 | G1/4 |
濾芯長度 | 材質 | 接口 | 密封圈 | 壓力 | |
MRGDW | 05 | 304 | 3/4 | S | （空） |
| 05 ：5英寸 10: 10 英寸 20： 20英寸 | 304 ： SS304 316L：SS316L | 3/4： G3/4 1 : G1 X :其他 | S： 硅膠 V： 氟膠 PFA：包四氟 | （空）： 0.8Mpa 1.2 ：1.2Mpa |
